Så här enkelt är det att bygga med pollyflyt.

Obs det här är bara ett bygg-exempel, ingen flotte vi säljer!

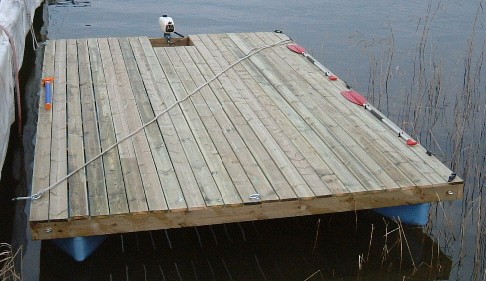

Byggexemplet är en Party/transportflotte på 5x3m.

Byggsättet fungerar lika bra för något större flottar på t.ex 5,4 och 6,0m (se ritningar längre ner)







Vi har använt följande:



Verktyg

Skruvdragare + bits

Borr 4mm och 10mm

Såg /gerkap

Måttband (10m)



Skruv och beslag

Skruv till balkinfästning ingår i leverans.

Byggbeslag                      4st     90x90x3 mm

Beslagsskruv                  30st        4x40 mm

Trallskruv (rostfri)         500st     4,2x45 mm

Träskruv  klass C4       ca50st         6x120 mm

Dragögla                           4st     M10x100mm



*Träskruven måste inte vara rostfri, Klass C4 för utomhusbruk fungerar bra!



Virke (gäller endast till flotte 5x3m enligt bilder)

Regel

9 st       45x120 L=3000 mm

2 st       45x120 L=5100 mm

3 st       45x120 L=555 mm

Trall:

24st      22x120 L=5100mm



Fakta

Längd               4845mm

Bredd               3090mm

Area                 15m2



Vikt virke                         ca  350 kg

Vikt pontoner                         116 kg



Pris virke beslag & skruv    3-4.000kr

Pris pontoner                        13.800kr





obs! vikter och priser är ungefärliga!

Pollyflyt säljer flytpontoner, inte kompletta flottar!





Montering Flotte 5x3m

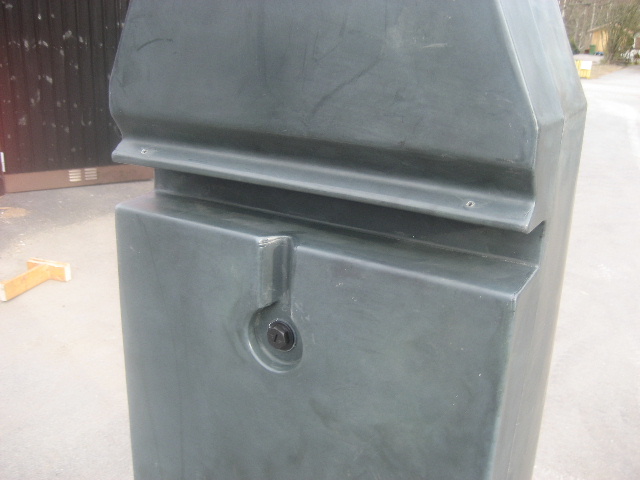

(obs! nu är pontonerna mörkgröna)



DSCF0001

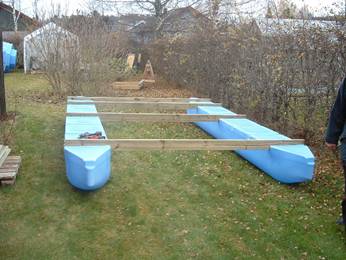

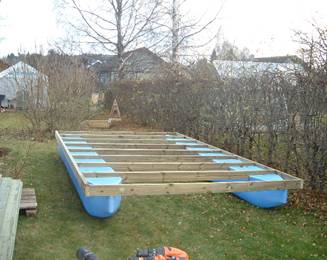

Lägg pontonerna på önskat avstånd från varandra,

lägg i de 7 mittersta balkarna i  balkfickorna.

Mät diagonalen och kontrollera så att flotten blev vinkelrät!





DSCF0002

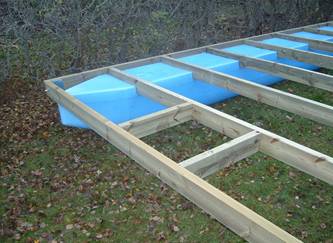

 Tryck ihop flotten på längden så att det inte glappar mellan de olika ponton delarna.

Skruva fast vänster/höger kantbalk mot de tvärgående balkarna med 6x120mm skruv.

Skruva fast de tvärgående balkarna i pontonerna med medföljande rostfri skruv genom de förgjorda hålen.

Tryck ner balken noga mot plasten innan du drar åt skruven.











DSCF0012DSCF0013

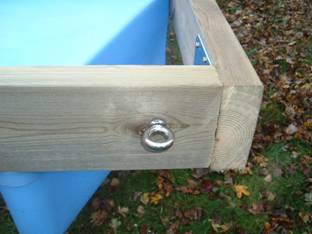

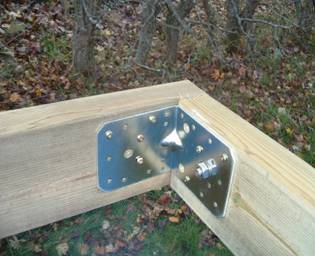

Om man vill kan man montera byggbeslag i varje hörn av flotten!

Borra genom balken med 10mms borr och skruva fast

dragögla genom balken och vinkeln.





DSCF0017

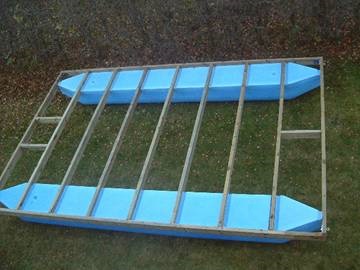

Motorbrunn

Skruva fast två längsgående balkar Så att det bildar ett rektangulärt område i mitten av flotten för motorfäste.



DSCF0029



Sätt en förstärkningsbalk mellan de två balkarna längst föröver.





DSCF0021



Så här långt har bygget tagit ca 2h!

Slutligen skruvas trallen fast och ev.

däcksbeslag monteras, det tog ca 2h!







Obs!

Om man färdigställer sin flotte/brygga hemma, tänk på att den

ska gå att frakta ner till vattnet på vanlig väg!



Principen är den samma oavset storlek, så bygg den längd och bredd som känns rätt för dig,

om du är osäker fråga oss om vilka pontoner och vilket virke som behövs.







Balkinfästning

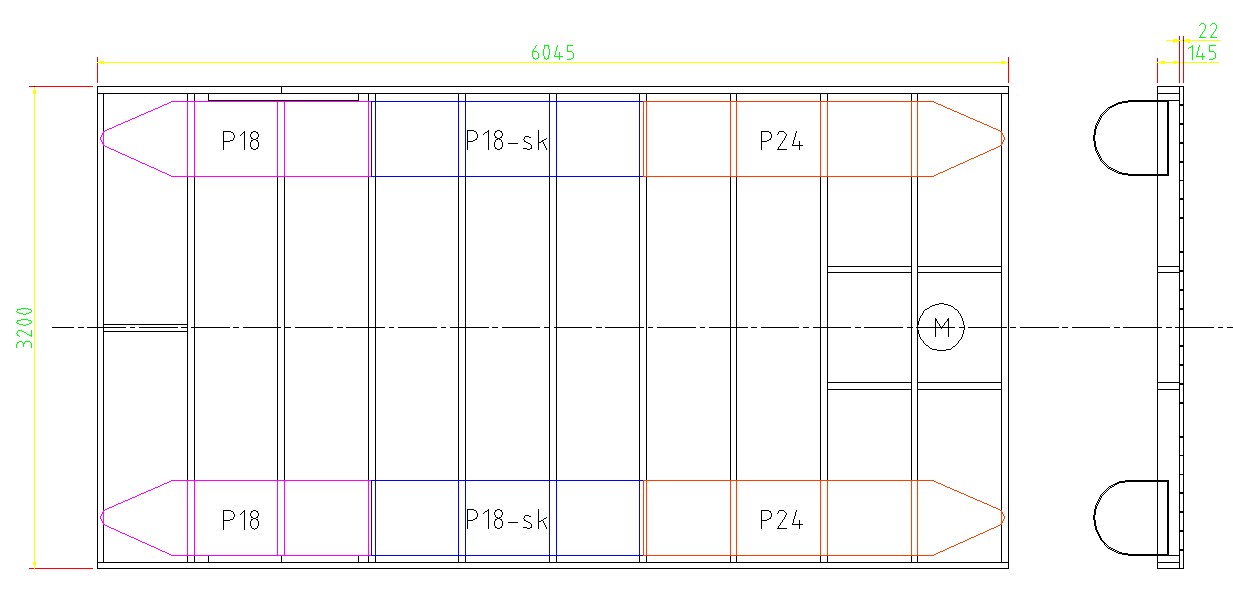

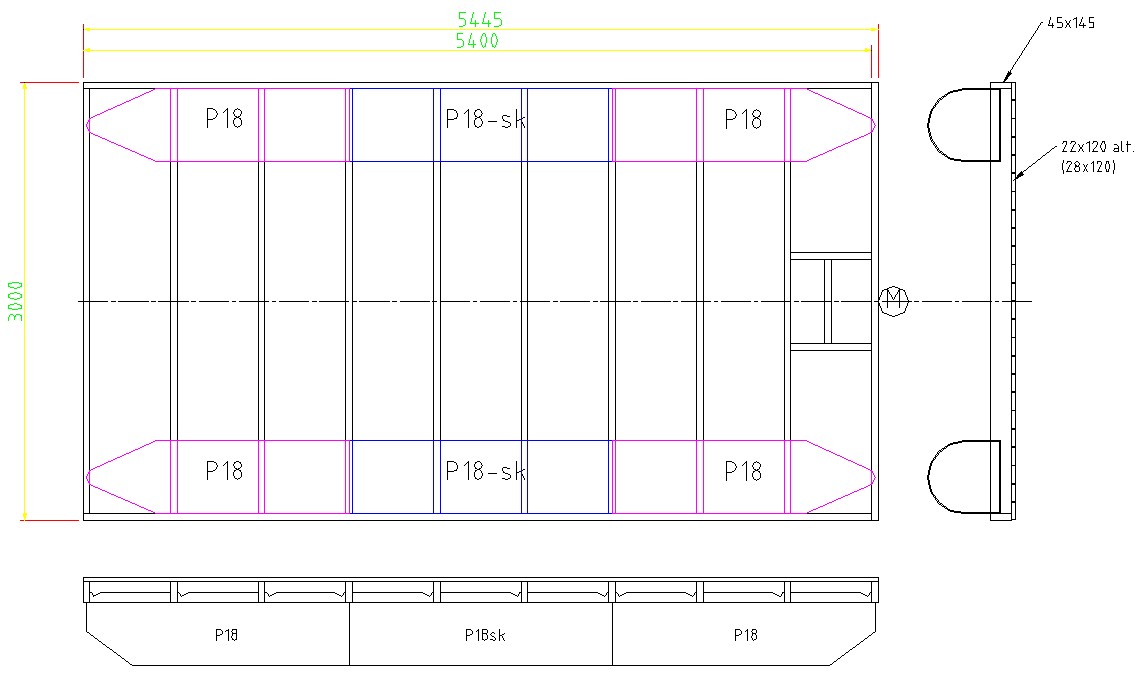

 Ritning på flotte 4,8x3m  5,4x3m och 6x3,2m

Hör av er, Vi har ritningar till alla möjliga flottar.



                    e-mail till eller ring 070-276 95 05
